W instalacji grzewczej liczy się nie tylko źródło ciepła, ale też to, czy woda trafia do pętli i grzejników z właściwą temperaturą. Dobrze dobrana grupa pompowa porządkuje hydraulikę, stabilizuje przepływ i chroni instalację przed przegrzaniem albo dławieniem obiegów. Poniżej pokazuję, kiedy taki układ ma sens w domu lub budynku wielorodzinnym, z czego się składa, jak go dobrać i jakie błędy najczęściej psują efekt.
Najważniejsze fakty o układzie pompowym w budynku
- To nie jest pojedyncza pompa, tylko zespół elementów, który miesza wodę, wymusza obieg i stabilizuje temperaturę w instalacji.
- Najczęściej pracuje przy ogrzewaniu podłogowym, ale przydaje się też wtedy, gdy w jednym budynku są obiegi o różnych parametrach.
- W prostych, niskotemperaturowych instalacjach nie zawsze jest potrzebny, więc nie warto dokładać go na siłę.
- Najważniejsze przy doborze są: źródło ciepła, liczba obiegów, wymagana temperatura zasilania i miejsce na serwis.
- Źle ustawiony zawór, brak obejścia albo zbyt mała pompa potrafią obniżyć sprawność całej instalacji.
- W praktyce budżet na sam zestaw bywa bardzo różny, ale w domowych realizacjach często mówimy o widełkach od ok. 1000 do 3000 zł.
Jak działa układ pompowo-mieszający w budynku
Najprościej rzecz ujmując, taki zestaw bierze wodę z instalacji, miesza ją do bezpiecznej temperatury i rozprowadza po obiegach, które nie powinny dostawać czynnika o pełnej temperaturze z kotła albo innego źródła ciepła. W praktyce to pompa wymusza obieg, a zawór mieszający decyduje, ile wody wróci z instalacji, a ile przyjdzie bezpośrednio z zasilania.
W materiałach KAN-therm dobrze widać logikę tego rozwiązania: w podłogówce ciepła woda zasilająca miesza się z wodą powrotną, żeby uzyskać stabilniejszą temperaturę na pętlach. To ważne, bo ogrzewanie płaszczyznowe zwykle pracuje niżej niż klasyczne grzejniki i nie toleruje przypadkowych skoków temperatury.

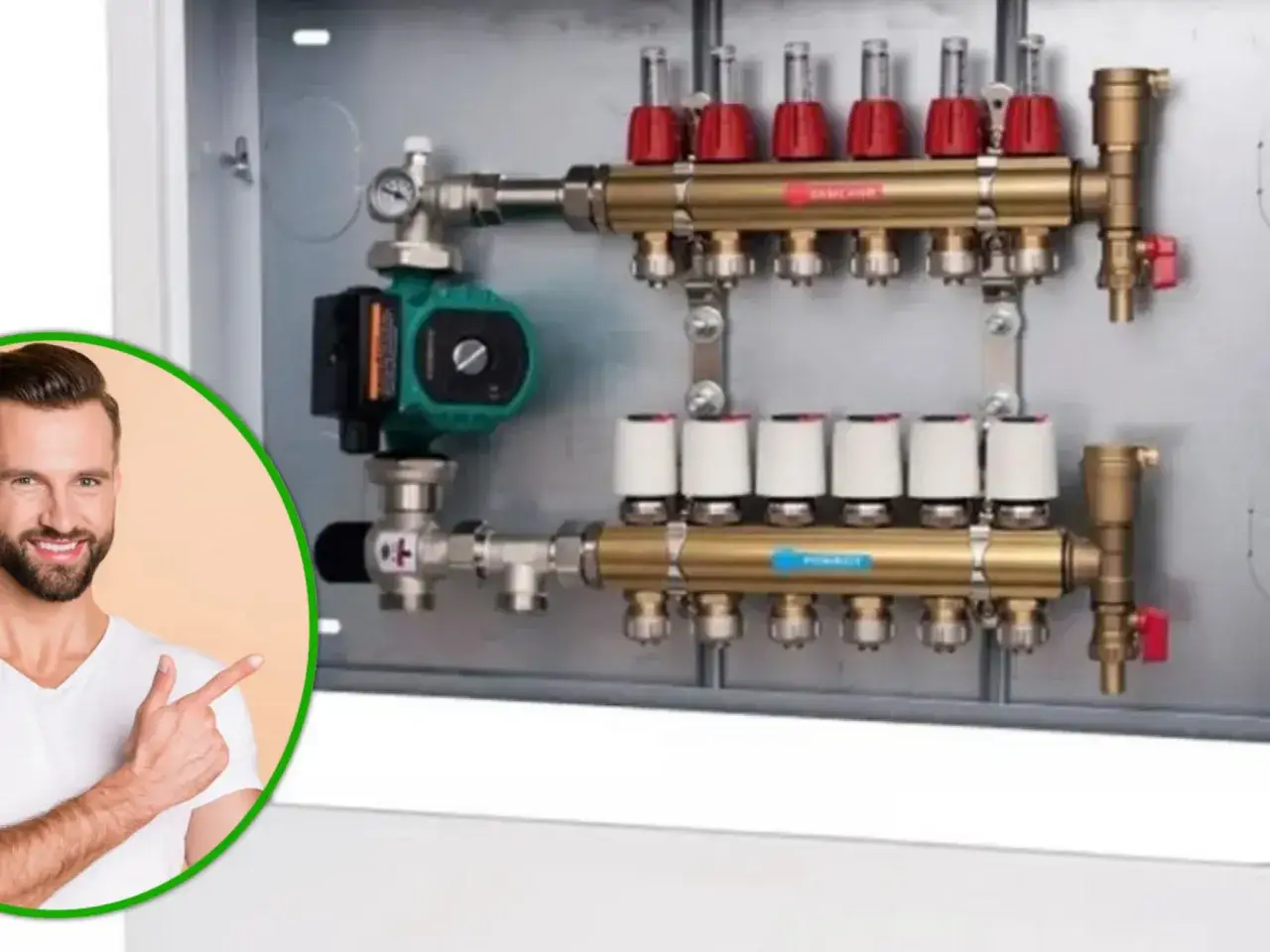

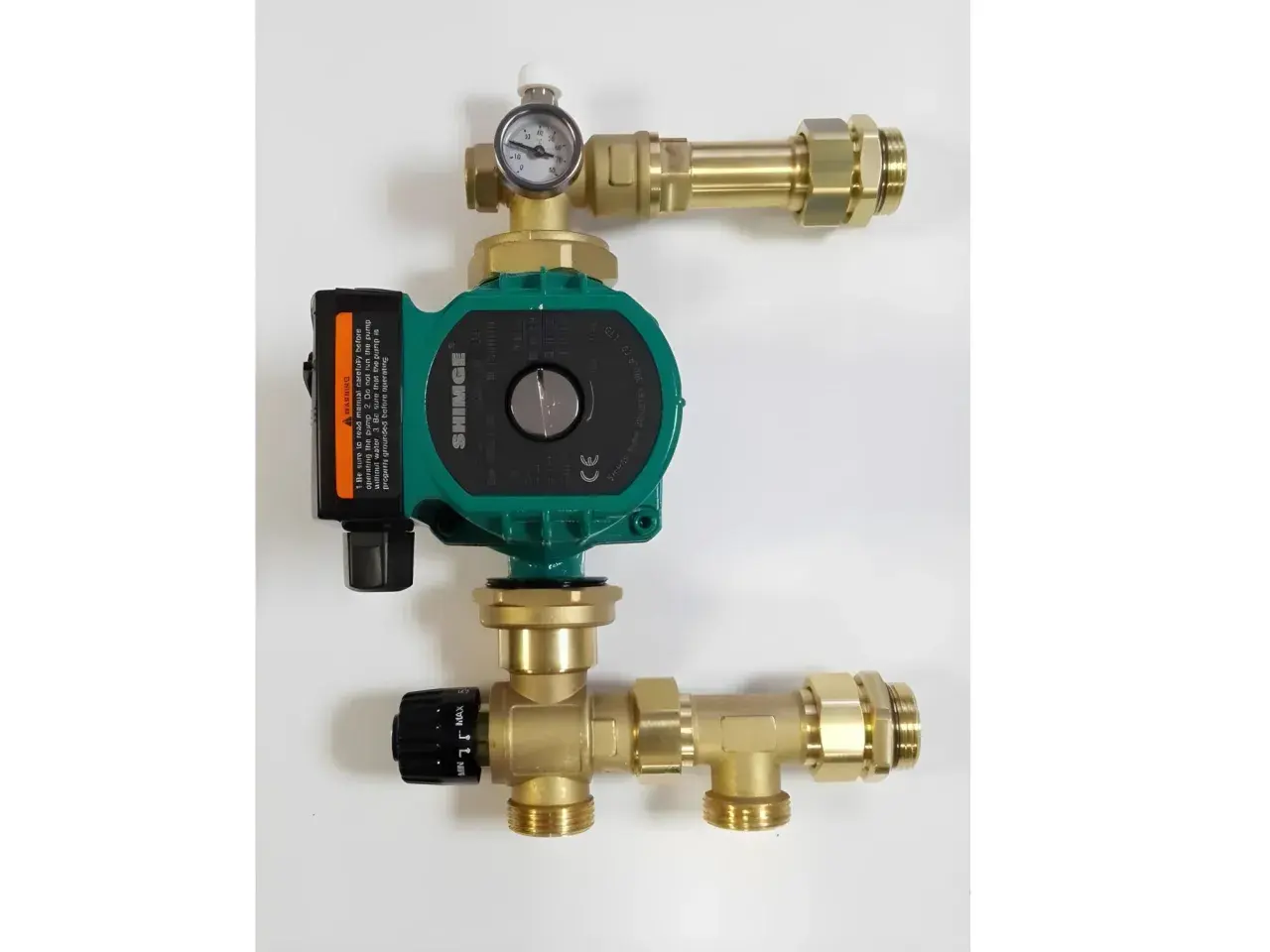

W typowym module znajdziesz kilka elementów, które razem robią różnicę:
- pompa obiegowa, czyli serce przepływu,
- zawór mieszający, który obniża lub stabilizuje temperaturę,
- zawory odcinające, potrzebne przy serwisie i wymianie komponentów,
- termometry albo punkty pomiarowe, dzięki którym widać, co dzieje się na zasilaniu i powrocie,
- by-pass, czyli obejście chroniące pompę, gdy obiegi się zamkną,
- izolacja, która ogranicza straty ciepła i poprawia estetykę montażu.
Ja patrzę na ten układ nie jak na pojedynczy produkt, tylko jak na mały węzeł hydrauliczny. Jeśli jeden element jest źle dobrany, całość potrafi działać poprawnie tylko na papierze. To właśnie prowadzi do pytania, kiedy takie rozwiązanie rzeczywiście jest potrzebne.
Kiedy grupa pompowa naprawdę ma sens w budynku
Najczęściej widzę ją tam, gdzie w jednym budynku trzeba obsłużyć różne temperatury pracy. Dom z podłogówką na parterze i grzejnikami na piętrze, modernizowany lokal w kamienicy z nowym źródłem ciepła albo budynek wielorodzinny z osobnymi strefami to klasyczne przykłady. W takich układach jeden prosty obieg nie wystarcza, bo część instalacji potrzebuje niższej temperatury, a część wyższej.
To rozwiązanie ma też sens przy modernizacji. Jeśli źródło ciepła jest wymieniane, ale część instalacji zostaje stara, mieszanie i rozdzielenie obiegów często ratuje projekt przed kosztowną przebudową całej hydrauliki. Nie dokładałbym go natomiast na siłę w nowym budynku, w którym cały system pracuje na jednym parametrze i projekt przewiduje prostą, niskotemperaturową instalację. W takim przypadku dodatkowy moduł bywa zbędnym kosztem i kolejnym punktem serwisowym.
| Scenariusz | Co zwykle ma sens | Dlaczego |
|---|---|---|
| Nowy dom z samą podłogówką i pompą ciepła | Prostszy układ, często bez dodatkowego mieszania | Całość pracuje na podobnej temperaturze, więc nie ma potrzeby sztucznie komplikować hydrauliki |
| Dom z podłogówką i grzejnikami | Zestaw mieszający lub osobny obieg dla podłogówki | Różne odbiorniki wymagają innych parametrów zasilania |
| Modernizacja starej instalacji | Układ z mieszaniem i wygodnym serwisem | Łatwiej pogodzić stare grzejniki z nowym źródłem ciepła |
| Budynek wielorodzinny z kilkoma strefami | Rozdzielenie obiegów i stabilna regulacja | Jedna pompa nie zawsze poradzi sobie z różnymi wymaganiami lokali lub kondygnacji |
W opisach Ferro dobrze widać jedną praktyczną zasadę: instalacja grzewcza działa najlepiej wtedy, gdy elementy są dobrane jako spójny system, a nie przypadkowa lista części. Gdy już wiadomo, kiedy taki układ ma sens, warto rozróżnić najczęstsze warianty konstrukcyjne.
Jakie typy spotyka się najczęściej
W budownictwie mieszkaniowym najczęściej trafiam na trzy podejścia: zestawy stałowartościowe, układy z termostatycznym zaworem trójdrogowym oraz kompaktowe moduły z rozdzielaczem. Każdy z nich ma sens w innym scenariuszu i każdy ma własne ograniczenia.
| Typ | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Zestaw stałowartościowy | Układy wysokotemperaturowe i prostsze obiegi | Prosta regulacja, niewielka liczba elementów | Wymaga odpowiednich parametrów zasilania; nie jest dobrym wyborem do źródeł niskotemperaturowych |
| Układ z zaworem trójdrogowym | Podłogówka, modernizacje, budynki z różnymi temperaturami | Lepsza kontrola mieszania i większa elastyczność | Wymaga poprawnego ustawienia i sensownej automatyki |
| Moduł kompaktowy z rozdzielaczem | Mniejsze i średnie strefy grzewcze | Porządek montażowy, łatwiejszy serwis, mniej miejsca w kotłowni | Przy dużych układach trzeba uważać na wydajność i liczbę obwodów |
Przy zestawach mieszających producenci podają bardzo konkretne zakresy. W rozwiązaniach opisywanych przez KAN-therm spotyka się wersje dla mniejszych układów do 6 obwodów i około 7,5 kW oraz mocniejsze, które obsługują do 12 obwodów i około 15 kW. Z kolei temperatura po zmieszaniu bywa regulowana w krokach mniej więcej od 35 do 60°C, co daje całkiem sensowny zakres dla podłogówki i stref mieszanych.
Jeśli mam doradzić jedną rzecz, to nie wybierałbym typu wyłącznie po cenie. Zbyt mały moduł zaczyna dusić instalację, a zbyt duży niepotrzebnie podnosi koszt i zajmuje więcej miejsca. Właśnie dlatego tak ważny jest dobór do konkretnego budynku, a nie do ogólnego opisu produktu.
Jak dobrać zestaw do domu, mieszkania albo budynku wielorodzinnego
Dobór zaczynam zawsze od trzech pytań: jakie jest źródło ciepła, ile obiegów ma instalacja i jaka temperatura ma trafiać do poszczególnych stref. Dopiero potem patrzę na pompę, armaturę i automatykę. To brzmi banalnie, ale w praktyce większość błędów bierze się z pominięcia właśnie tych podstaw.
- Źródło ciepła - pompa ciepła, kocioł kondensacyjny, kocioł na paliwo stałe czy węzeł cieplny nie zachowują się tak samo.
- Liczba obiegów - inny zestaw wystarczy dla 4 pętli, a inny dla 10 lub 12.
- Temperatura zasilania - podłogówka zwykle wymaga niższych parametrów niż grzejniki.
- Przepływ i opory instalacji - zbyt słaba pompa nie przepchnie wody przez długie pętle.
- Miejsce montażu - moduł musi dać się nie tylko zamontować, ale też później serwisować.
- Automatyka - przy siłownikach i kilku strefach sterowanie pompą staje się równie ważne jak sama hydraulika.
Gdy instalacja ma więcej niż jeden typ odbiornika, nie wystarcza już pytanie „czy to działa”. Trzeba jeszcze zapytać „czy działa stabilnie przy różnych warunkach pogodowych i przy zamykaniu się stref”. W budynku mieszkalnym to szczególnie ważne, bo użytkownicy nie grzeją wszystkich pomieszczeń w identyczny sposób i nie zawsze w tym samym czasie.
Jeśli obieg ma współpracować z niskotemperaturowym źródłem ciepła, takim jak pompa ciepła, bardzo ostrożnie podchodzę do rozwiązań wymagających wysokiej temperatury zasilania. W praktyce prosty układ stałowartościowy może się tu po prostu nie sprawdzić, bo nie został do tego zaprojektowany. Właśnie dlatego dobór trzeba zacząć od parametrów źródła, a nie od tego, co akurat jest w promocji.
Najczęstsze błędy, które skracają życie instalacji
Najwięcej problemów widzę nie w samych produktach, tylko w montażu i regulacji. Dobrze dobrany zestaw potrafi działać latami, ale wystarczy kilka skrótów myślowych, żeby pojawiły się hałasy, przegrzewanie albo nierówne grzanie pomieszczeń.
- Pompa dobrana „na zapas” albo zbyt słaba do oporów instalacji.
- Brak obejścia, przez co pompa pracuje przeciw zamkniętym obiegom.
- Źle ustawiony zawór mieszający i zbyt wysoka temperatura na podłogówce.
- Nieprawidłowy kierunek podłączenia zasilania i powrotu.
- Brak równoważenia przepływów między pętlami.
- Pominięcie izolacji, które zwiększa straty ciepła w kotłowni lub szachcie instalacyjnym.
- Zbyt mało miejsca na serwis, przez co każdy przegląd zamienia się w demontaż połowy obudowy.
Jedna rzecz jest szczególnie ważna w instalacjach z siłownikami: gdy wszystkie obiegi się zamkną, pompa nie powinna tłoczyć wody w ślepy układ. Dlatego automatyka wyłączająca pompę albo pozostawienie jednego obiegu bez sterowania to nie detal, tylko zabezpieczenie całego zestawu. To właśnie takie elementy najczęściej decydują, czy system pracuje cicho i równo, czy irytuje użytkowników od pierwszej zimy.
Jeśli mam wskazać praktyczną zasadę, to brzmi ona prosto: lepiej prostszy, ale poprawnie zmontowany układ niż rozbudowany zestaw z przypadkowo dobranymi komponentami. Tak samo ważny jak sam dobór jest budżet, bo on często pokazuje, gdzie kończy się marketing, a zaczyna realny koszt inwestycji.
Co warto ustalić przed montażem, żeby nie przepłacić
Na rynku budowlanym widzę wyraźnie, że ceny takich zestawów rozjeżdżają się szeroko. Proste moduły bez pompy potrafią kosztować około 1000-1400 zł, a bardziej rozbudowane komplety z rozdzielaczem, mieszaczem i lepszą automatyką bardzo łatwo wchodzą w przedział 1500-3000 zł. Do tego dochodzi robocizna, która przy zwykłym montażu i podłączeniu bywa jeszcze akceptowalna, ale przy przeróbkach starej kotłowni szybko rośnie.
- Poproś o dobór do konkretnej liczby obiegów, a nie o „uniwersalny zestaw”.
- Sprawdź, czy oferta obejmuje pompę, zawór mieszający, izolację i elementy odcinające, czy tylko sam korpus.
- Ustal, czy w cenie jest automatyka pod siłowniki i sterowanie wyłączeniem pompy.
- Zapytaj o dostęp do serwisu po montażu, bo to później oszczędza czas i pieniądze.
- Jeśli budynek ma kilka stref, od razu policz, czy nie lepiej wybrać większy moduł niż później rozbudowywać instalację.
W praktyce najlepiej działa podejście spokojne i techniczne: najpierw parametry budynku, potem schemat hydrauliczny, dopiero na końcu marka i cena. Dzięki temu unikniesz zarówno przewymiarowania, jak i sytuacji, w której z pozoru oszczędny zakup zaczyna generować poprawki po pierwszym sezonie grzewczym. Jeśli potraktujesz ten element jako część całego systemu, a nie pojedynczy gadżet, instalacja odwdzięczy się stabilną pracą przez lata.
