Dobrze zaprojektowana ochrona przed piorunem chroni nie tylko dach, ale też instalację elektryczną, automatykę i elektronikę wewnątrz budynku. W praktyce liczy się cały układ: od zwodów, przez przewody odprowadzające, po uziom i ograniczniki przepięć. W tym tekście wyjaśniam, kiedy instalacja odgromowa ma sens lub jest wymagana, jak jest zbudowana, ile zwykle kosztuje i co sprawdzić przed odbiorem domu albo modernizacją dachu.
Najważniejsze informacje przed decyzją o ochronie budynku przed piorunem
- Nie każdy dom musi być wyposażony w piorunochron, ale decyzję podejmuje się na podstawie przepisów i oceny ryzyka, a nie „na oko”.
- Sama zewnętrzna ochrona nie wystarczy, jeśli w budynku są urządzenia elektroniczne, fotowoltaika, automatyka bramy czy monitoring.
- Dla typowego domu jednorodzinnego koszt to zwykle kilka tysięcy złotych, najczęściej 4 000-9 000 zł.
- Projekt i pomiary warto liczyć osobno: projekt zwykle 500-1 500 zł, pomiary i odbiór kilkaset złotych.
- Kontrolę stanu instalacji wykonuje się co najmniej raz na 5 lat, a po remoncie dachu lub elewacji warto zrobić ją wcześniej.
- Najwięcej problemów powodują błędy montażowe, brak połączeń wyrównawczych i pominięcie ograniczników przepięć.
Kiedy budynek naprawdę potrzebuje ochrony przed piorunem
Ja zwykle zaczynam od pytania nie o sam piorunochron, ale o budynek: gdzie stoi, jak ma dach, czy jest wysoki i co się w nim znajduje. Przepisy budowlane odsyłają do Polskiej Normy dotyczącej ochrony odgromowej obiektów, więc decyzja nie wynika wyłącznie z metrażu, tylko z przeznaczenia obiektu i oceny ryzyka. To ważne rozróżnienie, bo inaczej podchodzi się do domu jednorodzinnego, a inaczej do budynku użyteczności publicznej, hali czy obiektu z dużą ilością elektroniki.
W praktyce największą uwagę zwracam na budynki stojące samotnie, na wyniesieniu albo w otwartej przestrzeni, bo tam ryzyko wyładowania bywa wyższe niż w zwartej zabudowie. Znaczenie ma też wysokość, rodzaj pokrycia dachowego, obecność instalacji fotowoltaicznej, anten, klimatyzacji, pomp ciepła i systemów sterowania, które nie lubią skoków napięcia. Jeśli w środku jest elektronika, alarm, monitoring i automatyka, to pytanie nie brzmi „czy piorun uderzy”, tylko „co się stanie, gdy uderzy w pobliżu”.
Dom jednorodzinny nie zawsze musi mieć pełny system ochronny, ale to nie oznacza, że można go z góry skreślić. Czasem wystarczy prostszy układ, a czasem projektant dojdzie do wniosku, że ryzyko i skutki ewentualnego wyładowania są na tyle duże, że lepiej zabezpieczyć budynek od razu. Od tego miejsca naturalnie przechodzi się do pytania, z czego taki system właściwie się składa.
Z czego składa się system i jak działa w praktyce
Najprościej patrzeć na to jak na dwa współpracujące poziomy ochrony. Zewnętrzny przejmuje energię wyładowania i prowadzi ją bezpieczną drogą do ziemi, a wewnętrzny ogranicza przepięcia, które mogą wejść do instalacji elektrycznej, sieci internetowej, sterowania bramą czy systemów alarmowych. Sam zwód na dachu nie daje pełnej ochrony, jeśli prąd nie ma gdzie się rozproszyć albo jeśli wewnątrz budynku zostają niechronione obwody.
| Element | Rola | Na co uważać |
|---|---|---|
| Zwody | Przejmują wyładowanie i wyznaczają bezpieczny punkt przyjęcia prądu | Zbyt mały zasięg, źle dobrane miejsca montażu, pomijanie elementów wystających ponad dach |
| Przewody odprowadzające | Prowadzą prąd z dachu w dół kontrolowaną trasą | Zbyt długie odcinki, ostre załamania, prowadzenie zbyt blisko okien i detali palnych |
| Uziom | Oddaje energię do gruntu | Brak pomiaru, słabe połączenie, niedopasowanie do warunków gruntu |
| Połączenia wyrównawcze | Łączą metalowe części budynku, aby nie powstawały niebezpieczne różnice potencjałów | Pominięcie kominów, balustrad, obróbek blacharskich, instalacji PV i masztów antenowych |
| Ograniczniki przepięć | Chronią instalację wewnętrzną przed skokami napięcia | Zakładanie, że zewnętrzna ochrona wystarczy do zabezpieczenia elektroniki |
W branży często mówi się też o strefach ochrony odgromowej, czyli LPZ. To podział budynku na obszary o różnym poziomie narażenia, dzięki czemu łatwiej dobrać ochronniki i sposób prowadzenia przewodów. Dla zwykłego użytkownika najważniejszy wniosek jest jeden: ochrona działa tylko jako całość, a nie jako pojedynczy drut na dachu.
Jaki uziom najczęściej ma sens
- Uziom fundamentowy najlepiej zaplanować już na etapie budowy domu. Jest trwały i zwykle wychodzi najrozsądniej kosztowo, jeśli można go zrobić od razu.
- Uziom otokowy sprawdza się przy modernizacji istniejącego budynku. Wymaga robót ziemnych, ale daje elastyczność przy adaptacji starszych domów.
- Uziom szpilkowy bywa dobrym wyborem tam, gdzie wokół budynku jest mało miejsca albo grunt wymaga innego podejścia. Jego skuteczność zależy jednak od warunków lokalnych.
To prowadzi do kolejnego etapu, czyli projektu. Tu nie ma miejsca na zgadywanie, bo właśnie na tym etapie decyduje się, czy system będzie naprawdę skuteczny, czy tylko „będzie wyglądał na gotowy”.
Jak projektuje się ochronę dla domu i większego obiektu
Ja zawsze zaczynam od oceny ryzyka. To ona decyduje, czy wystarczy prostsze rozwiązanie, czy trzeba iść w wyższą klasę ochrony. Normy z serii PN-EN IEC 62305 dzielą system na klasy LPS I-IV, czyli od najwyższego do bardziej podstawowego poziomu ochrony, a wybór zależy od geometrii budynku, otoczenia, wysokości, przeznaczenia i tego, co znajduje się w środku.
| Klasa | Co oznacza | Jak myśleć o zastosowaniu |
|---|---|---|
| LPS I | Najwyższy poziom ochrony | Obiekty o najwyższym ryzyku i najwyższych wymaganiach bezpieczeństwa |
| LPS II | Wysoka ochrona | Budynki, w których konsekwencje wyładowania byłyby bardzo kosztowne lub niebezpieczne |
| LPS III | Standardowy poziom ochrony | Częsty kompromis dla wielu budynków mieszkalnych i usługowych |
| LPS IV | Najłagodniejsze wymagania w tej skali | Sytuacje, w których analiza ryzyka pokazuje niższe zagrożenie |
Dobry projekt nie kończy się na samej trasie zwodów. Powinien uwzględniać też miejsce wejścia instalacji do budynku, rodzaj pokrycia dachowego, elementy metalowe na elewacji, a także instalacje towarzyszące. Jeśli na dachu jest fotowoltaika, trzeba od razu zaplanować ochronę po stronie AC i DC, bo inaczej system będzie niepełny. Podobnie jest z metalowym dachem: sam materiał nie zawsze zastępuje zwody, bo liczy się ciągłość elektryczna, sposób połączenia i zgodność z projektem.
W praktyce proces wygląda zwykle tak: najpierw inwentaryzacja budynku, potem obliczenie ryzyka, następnie dobór zwodów, przewodów, uziomu i ochronników przepięć, a na końcu rysunek wykonawczy i pomiary. Przy większych obiektach dochodzi jeszcze koordynacja z dekarzem, elektrykiem, instalatorem PV i osobą odpowiedzialną za utrzymanie budynku. To właśnie ta część decyduje, czy montaż przebiegnie sprawnie, czy zamieni się w serię poprawek.
Jak wygląda montaż i gdzie najłatwiej o błąd
W praktyce najwięcej problemów widzę nie na etapie samego montażu, ale przy łączeniu ochrony odgromowej z gotowym budynkiem. Najłatwiej zrobić to dobrze, gdy dach, elewacja i instalacje są jeszcze w projekcie. Gdy wszystko jest już wykończone, koszt rośnie, a margines błędu maleje.

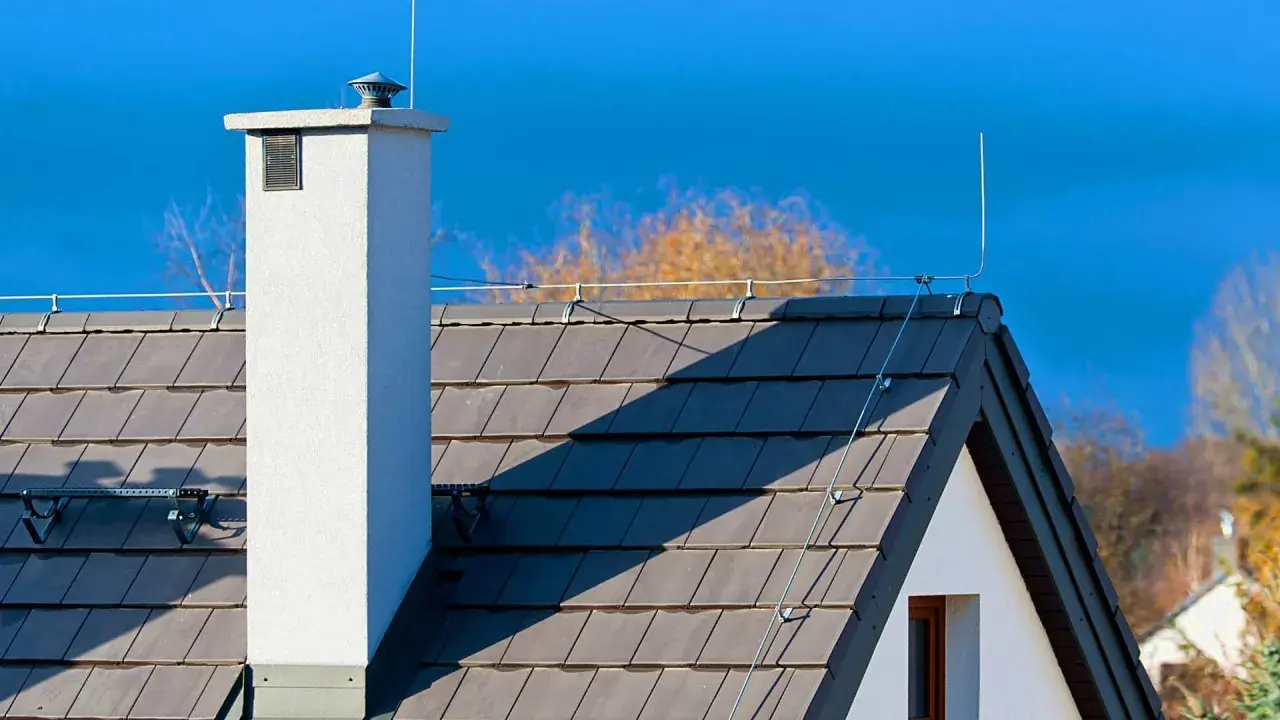

Dach skośny
Na dachu skośnym ważne są uchwyty dopasowane do pokrycia, sensowna trasa przewodów i zachowanie odstępów od elementów palnych. Częsty błąd to prowadzenie przewodów tak, że później kolidują z ociepleniem, oknami dachowymi albo nową obróbką blacharską. Ja zawsze zwracam uwagę, czy instalacja nie została „przyklejona” do elewacji bez uwzględnienia późniejszych prac remontowych.
Dach płaski
Na dachu płaskim dochodzi kwestia attyk, masztów i rozstawu elementów przechwytujących. Tutaj szczególnie łatwo o zbyt dużą odległość między punktami przejęcia wyładowania albo o konflikt z hydroizolacją. Jeśli dach ma urządzenia techniczne, klimatyzatory lub centralę wentylacyjną, trzeba je od razu włączyć do projektu, a nie zostawiać jako „dodatki później”.
Przeczytaj również: Czy można zamontować kamerę na budynku? Zobacz, co musisz wiedzieć
Modernizacja starego budynku
Przy modernizacji najpierw sprawdzam stan istniejących połączeń, korozję i ciągłość układu. Stary system bywa częściowo sprawny, ale po wymianie dachu, ociepleniu elewacji albo montażu paneli fotowoltaicznych jego przebieg przestaje mieć sens. W takich sytuacjach nie chodzi o kosmetykę, tylko o realne dostosowanie całości do nowego układu budynku.
Najczęstsze błędy, które potem kosztują najwięcej, są zaskakująco powtarzalne:
- brak połączeń wyrównawczych dla metalowych elementów wystających ponad dach,
- pominięcie ograniczników przepięć w rozdzielnicy,
- zbyt bliskie prowadzenie przewodów do okien, drzwi i palnych warstw przegrody,
- montaż bez późniejszych pomiarów i protokołu,
- „dostosowanie” instalacji po remoncie dachu bez sprawdzenia ciągłości całego układu.
Gdy montaż jest już policzony i narysowany, pojawia się bardzo praktyczne pytanie o budżet i to właśnie ono zwykle przesądza o wyborze materiału i zakresu prac.
Ile kosztuje wykonanie i utrzymanie
Z mojego doświadczenia najrozsądniej liczyć koszty w kilku warstwach, a nie jako jedną kwotę z ogłoszenia. Inaczej ocenia się sam projekt, inaczej materiały i robociznę, a jeszcze inaczej późniejsze pomiary czy przeglądy. Dla typowego domu jednorodzinnego całkowity koszt wykonania ochrony odgromowej najczęściej zamyka się w widełkach 4 000-9 000 zł, ale skomplikowany dach, większa powierzchnia albo dodatkowe instalacje potrafią podnieść cenę wyraźnie wyżej.
| Pozycja | Orientacyjny koszt | Co zwykle podnosi cenę |
|---|---|---|
| Projekt | 500-1 500 zł | Skomplikowana bryła, więcej urządzeń na dachu, konieczność koordynacji z PV i innymi branżami |
| Pomiary i odbiór | 200-400 zł | Rozbudowany obiekt, trudny dostęp do elementów, większy zakres protokołu |
| Kompletny system dla domu jednorodzinnego | 4 000-9 000 zł | Wysokość budynku, rodzaj pokrycia, liczba zejść, materiał, robocizna |
| Rozwiązanie dla bardziej złożonego obiektu | 10 000 zł i więcej | Wielopoziomowy dach, dużo metalowych detali, większy zakres ochrony, rozbudowane instalacje wewnętrzne |
Warto też pamiętać o materiale. Stal ocynkowana jest zwykle najtańsza i najczęściej stosowana, miedź daje wysoką trwałość, ale kosztuje wyraźnie więcej, a aluminium bywa lekkie i wygodne, lecz nie zawsze pasuje do każdego pokrycia i zestawu materiałów. Tu nie ma jednego zwycięzcy; dobór zależy od dachu, otoczenia i tego, jak długo instalacja ma pracować bez większych poprawek.
Największą różnicę finansową robi moment budowy. Jeśli ochronę zaplanujesz od razu, sporo oszczędzasz na robociźnie i odtworzeniu elewacji. Jeśli dołożysz ją po ociepleniu i położeniu nowego pokrycia, koszt rośnie nie tylko przez materiał, ale też przez rusztowanie, demontaż fragmentów wykończenia i późniejsze poprawki. To właśnie dlatego przy inwestycjach mieszkaniowych tak ważne jest myślenie o systemie od początku, a nie dopiero po pierwszej burzy.
Jak dbać o system, żeby naprawdę chronił
To jest fragment, który najczęściej się pomija, a właśnie on decyduje o skuteczności po latach. GUNB przypomina, że okresowa kontrola obiektu obejmuje również badanie instalacji elektrycznej i piorunochronnej, a w praktyce oznacza to przegląd co najmniej raz na 5 lat. Po większym remoncie dachu, ociepleniu, wymianie pokrycia albo dołożeniu fotowoltaiki robię taki check wcześniej, bo nawet drobna zmiana potrafi przerwać ciągłość systemu.
Podczas kontroli warto sprawdzić nie tylko wygląd przewodów, ale też to, czego z poziomu ziemi zwykle nie widać: stan złączy, korozję, ciągłość połączeń, pewność mocowań i skuteczność uziomu. Jeśli w budynku są ochronniki przepięć, dobrze ocenić ich stan wskaźnikowy i dopasowanie do aktualnego układu instalacji. Po burzy nie trzeba panikować, ale jeśli pojawiły się nadtopienia, wyrwane uchwyty albo ślady łuku elektrycznego, nie odkładałbym sprawy na później.
- Sprawdź mocowania po zimie i po silnym wietrze.
- Po remoncie dachu lub elewacji upewnij się, że system nadal ma ciągłość.
- Po dołożeniu paneli PV, klimatyzacji albo nowej anteny skoordynuj zmiany z elektrykiem.
- Nie traktuj oględzin z ulicy jako pełnego przeglądu.
- Jeśli budynek ma historię korozji lub wilgoci przy cokołach, zwróć większą uwagę na uziemienie.
Na koniec zostaje jeszcze pytanie bardzo praktyczne: co sprawdzić, jeśli oglądasz dom do kupna albo odbierasz nową nieruchomość od wykonawcy.
Co sprawdzić przed zakupem domu albo odbiorem nowego budynku
Przy zakupie domu z rynku wtórnego nie patrzę wyłącznie na to, czy coś widać na dachu. Liczy się dokumentacja, stan techniczny i to, czy system był dostosowywany do kolejnych zmian w budynku. Samo posiadanie przewodów na elewacji nie mówi jeszcze, czy ochrona działa tak, jak powinna.
- Poproś o projekt albo opis wykonania i ostatni protokół pomiarów.
- Sprawdź datę ostatniego przeglądu i porównaj ją z remontami dachu, elewacji i instalacji PV.
- Oceń, czy przewody nie są przerwane, skorodowane albo zasłonięte po termomodernizacji.
- Ustal, czy uziom jest fundamentowy, otokowy czy wykonany punktowo, bo to dużo mówi o jakości rozwiązania.
- Sprawdź, czy rozdzielnica ma ograniczniki przepięć, a nie tylko samą ochronę zewnętrzną.
- Jeśli budynek ma monitoring, automatykę bramy, pompę ciepła albo fotowoltaikę, upewnij się, że ochrona została do nich dopasowana.
Jeśli coś budzi wątpliwości, lepiej wydać kilkaset złotych na audyt niż kilka tysięcy na naprawę po pierwszym mocnym wyładowaniu. Dobrze zaplanowana ochrona odgromowa nie jest dodatkiem do dachu, tylko częścią bezpieczeństwa całego budynku, a przy zakupie, remoncie i odbiorze nieruchomości to właśnie ta część najczęściej odróżnia rozwiązanie poprawne od pozornie poprawnego.
