W instalacji budynku najwięcej błędów rodzi nie sam montaż, ale późniejsze odczytanie przewodów i ich funkcji. Poniżej rozkładam na czynniki pierwsze oznaczenia przewodów elektrycznych, tak aby łatwiej było rozpoznać żyły PE, N i L, zrozumieć symbole na kablach oraz uniknąć pomyłek podczas remontu mieszkania albo domu. W praktyce to właśnie te drobiazgi decydują o bezpieczeństwie i o tym, czy instalację da się później sensownie serwisować.
Najkrótsza droga do bezpiecznego odczytu przewodów
- Żółto-zielony oznacza przewód ochronny PE, a niebieski przewód neutralny N.
- Brązowy, czarny i szary to najczęściej żyły fazowe L, L1, L2 lub L3.
- Symbol kabla mówi o jego budowie i przeznaczeniu, a nie tylko o kolorze izolacji.
- W starszych instalacjach kolor bywa mylący, więc sama barwa nie wystarcza do identyfikacji.
- Do wnętrz zwykle wybiera się przewody instalacyjne, a na zewnątrz i do ziemi kable o mocniejszej powłoce.
- Przy modernizacji najwięcej uwagi wymaga przewód PEN, bo jego błędne rozdzielenie psuje bezpieczeństwo całego układu.
Jak odczytuję kolory żył w instalacji budynku

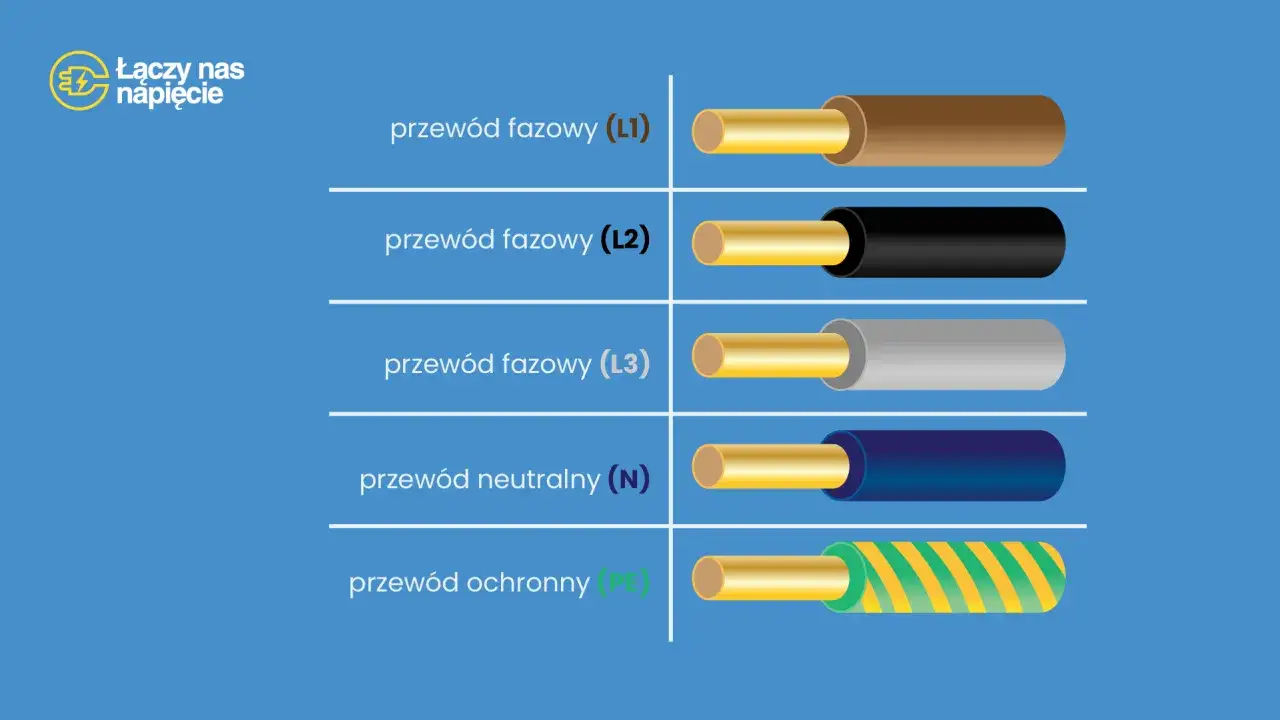

W nowych instalacjach pierwsze spojrzenie kieruję na barwę izolacji, bo to najszybszy sposób rozpoznania funkcji żyły. Według zasad identyfikacji żył stosowanych w praktyce instalacyjnej żółto-zielony jest zarezerwowany dla PE, jasnoniebieski dla N, a brązowy, czarny i szary najczęściej oznaczają przewody fazowe. To wygodny skrót myślowy, ale tylko wtedy, gdy instalacja jest nowa i wykonana zgodnie ze стандартem.
| Barwa żyły | Najczęstsze znaczenie | Co warto zapamiętać |
|---|---|---|
| Żółto-zielony | PE, czyli przewód ochronny | Nie powinien pełnić innej funkcji niż ochrona przeciwporażeniowa. |
| Jasnoniebieski | N, czyli przewód neutralny | To nie jest żyła ochronna i nie powinno się jej używać zamiennie z PE. |
| Brązowy | L, czyli żyła fazowa | Częsty wybór dla pierwszej fazy w obwodach jednofazowych. |
| Czarny | L, czyli żyła fazowa | W instalacjach trójfazowych bywa używany jako jedna z faz. |
| Szary | L, czyli żyła fazowa | Najczęściej spotykany jako trzecia faza w układzie 3-fazowym. |
Na schematach i zaciskach zobaczysz też skróty L, N, PE, PEN oraz w zasilaniu trójfazowym L1, L2, L3. L to przewód fazowy, N neutralny, PE ochronny, a PEN łączy funkcję ochronną i neutralną w jednym przewodzie. W praktyce zawsze traktuję kolor jako wskazówkę, a nie ostateczny dowód, bo w starszych budynkach zdarzają się inne układy barw i wtedy bez pomiaru łatwo o błąd. To prowadzi już do drugiej warstwy oznaczeń, czyli symboli nadrukowanych na samym kablu.
Co znaczą litery i cyfry na kablu
Sam kolor to tylko część informacji. Druga, często ważniejsza, kryje się w symbolu typu YDY, YKY albo LgY. Kiedy czytam taki zapis, sprawdzam nie tylko rodzaj przewodu, ale też to, czy nadaje się do układania na stałe, w rozdzielnicy, pod tynkiem, na zewnątrz albo w ziemi. W mowie potocznej mówi się po prostu „kabel”, ale technicznie budowa przewodu ma duże znaczenie dla bezpieczeństwa i trwałości instalacji.
| Oznaczenie | Co zwykle oznacza | Typowe zastosowanie w budynku |
|---|---|---|
| YDY | Przewód instalacyjny z izolacją PVC i żyłami miedzianymi | Stałe prowadzenie wewnątrz budynków, pod tynkiem lub w bruzdach. |
| YDYp | Wersja płaska przewodu instalacyjnego | Miejsca, gdzie liczy się łatwe ułożenie i niski profil pod tynkiem. |
| YKY | Kabel z dodatkową powłoką ochronną PVC | Zewnętrzne odcinki instalacji, przyłącza i prowadzenie w ziemi. |
| LgY | Linka giętka z żyłą miedzianą | Rozdzielnice, aparatura i połączenia, gdzie potrzebna jest elastyczność. |
| OWY / H05VV-F | Przewód giętki do urządzeń i osprzętu ruchomego | Sprzęt przenośny, przedłużacze i lżejsze warunki pracy. |
| H07RN-F | Giętki przewód o podwyższonej odporności | Trudniejsze warunki, warsztat, plac budowy, miejsca narażone na wilgoć i uszkodzenia. |

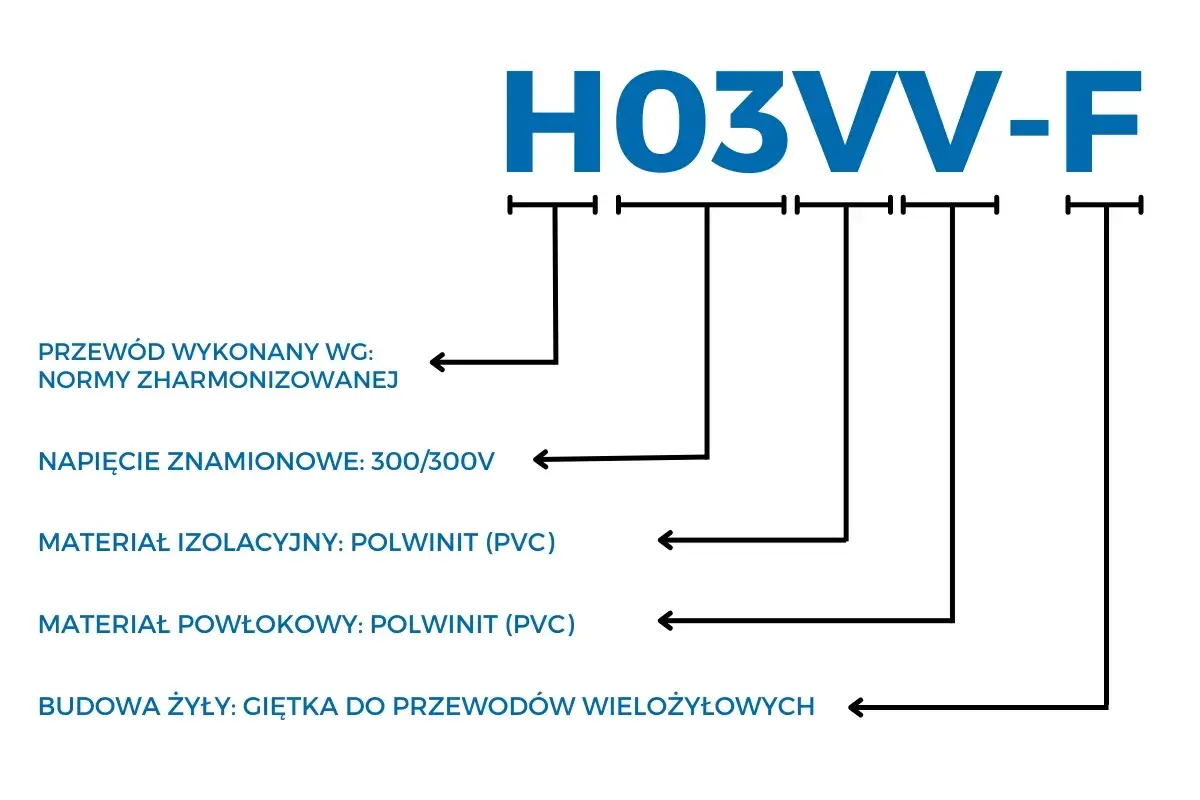

W praktyce czytam taki symbol od lewej do prawej: najpierw budowa, potem przeznaczenie, a na końcu liczba żył i przekrój. Zapis 3x1,5 mm² oznacza trzy żyły o przekroju 1,5 mm² każda, a 5x2,5 mm² pięć żył po 2,5 mm². Oznaczenie napięcia, na przykład 450/750 V, mówi o parametrach znamionowych przewodu, a nie o tym, że instalacja pracuje ciągle na takim poziomie. Jeśli mam wątpliwość, zaglądam do karty katalogowej, a nie zgaduję po skrócie z pamięci. Dzięki temu łatwiej odróżnić przewód do stałej instalacji od takiego, który nadaje się tylko do urządzeń lub do trudniejszych warunków zewnętrznych.
Dlaczego stare instalacje potrafią zmylić nawet doświadczonego majstra
W starszych mieszkaniach i domach kolor żyły nie zawsze odpowiada dzisiejszym zasadom. Spotykam instalacje, w których przewody były wielokrotnie przerabiane, dokładane po remoncie albo łączone z nowymi odcinkami bez pełnego uporządkowania oznaczeń. To właśnie dlatego nie ufam samemu kolorowi, szczególnie gdy widzę budynek z wieloletnią historią, częściową modernizacją albo naprawami wykonywanymi „na szybko”.
- PEN to przewód, który łączy funkcję ochronną i neutralną w jednym przewodzie.
- W układach modernizowanych PEN rozdziela się na PE i N w odpowiednim punkcie instalacji.
- Jeśli ktoś pomyli N z PE, może zaburzyć działanie zabezpieczeń i różnicówki.
- Kolor żyły w starej instalacji bywa tylko śladem po dawnym standardzie, a nie pewnym opisem funkcji.
W praktyce rozdział PEN traktuję jako moment krytyczny: trzeba wiedzieć, jaki jest układ zasilania, gdzie przebiega punkt podziału i czy przewód ma właściwy przekrój. To nie jest miejsce na eksperymenty, bo błędne połączenie potrafi ujawnić się dopiero po czasie, na przykład przy awarii odbiornika albo przy dotyku metalowej obudowy. W budynku mieszkalnym takie ryzyko jest po prostu zbyt duże, żeby opierać się wyłącznie na kolorach. Gdy ten etap mam uporządkowany, łatwiej przejść do bardziej praktycznego pytania: jaki przewód wybrać do konkretnego miejsca w domu lub w częściach wspólnych budynku.
Jak dobieram przewód do mieszkania, domu i części wspólnych
Dobór przewodu zaczynam od miejsca pracy, a dopiero potem patrzę na oznaczenie. Inny przewód sprawdzi się w salonie, inny w łazience, jeszcze inny na elewacji, w ogrodzie albo w ziemi. W budynkach wielorodzinnych dochodzi jeszcze WLZ, czyli wewnętrzna linia zasilająca, która zasila cały lokal albo całą część obiektu i wymaga zupełnie innego podejścia niż zwykły obwód gniazdka.
| Miejsce zastosowania | Najczęstszy wybór | Na co zwracam uwagę |
|---|---|---|
| Oświetlenie wewnątrz | YDY 3x1,5 mm² lub YDYp 3x1,5 mm² | To popularny wariant, ale ostatecznie decyduje projekt i obciążenie obwodu. |
| Gniazda w pokojach i salonie | YDY 3x2,5 mm² | Lepszy zapas prądowy przy sprzętach codziennego użytku. |
| Kuchnia i sprzęt o większej mocy | Przewód 5-żyłowy o przekroju dobranym do urządzenia | Płyta, piekarnik czy inny odbiornik może wymagać osobnego obwodu. |
| Balkon, taras, elewacja, ogród | YKY lub inny kabel przeznaczony do warunków zewnętrznych | Liczy się odporność na wilgoć, promieniowanie UV i uszkodzenia mechaniczne. |
| Rozdzielnica i połączenia wewnątrz aparatury | LgY | Giętkość ułatwia prowadzenie przewodów i podłączanie osprzętu. |
W domu jednorodzinnym często widzę też prostą zasadę: przewód do stałej instalacji wewnątrz budynku, kabel z mocniejszą powłoką na zewnątrz i przewód giętki tam, gdzie pracuje rozdzielnica albo urządzenie. Brzmi banalnie, ale właśnie tu pojawia się najwięcej kosztownych pomyłek, bo ktoś kupuje materiał „na oko” albo kieruje się tylko ceną za metr. Ja patrzę jeszcze na warunki pracy, sposób prowadzenia i to, czy obwód ma służyć jednemu pokojowi, czy całej części wspólnej budynku. Ten wybór ma potem wpływ na trwałość instalacji, bezpieczeństwo i wygodę serwisowania.
Najczęstsze błędy przy oznaczaniu i wymianie przewodów
Największym problemem nie jest sam kolor, tylko zaufanie do niego bez sprawdzenia reszty instalacji. Przy remontach widzę powtarzające się błędy, które na papierze wyglądają drobnie, ale w praktyce potrafią unieruchomić cały obwód albo stworzyć zagrożenie dla użytkowników mieszkania.
- Użycie niebieskiej żyły jako fazy bez wyraźnego oznaczenia końców przewodu.
- Wykorzystanie żółto-zielonego do innej funkcji niż ochrona przeciwporażeniowa.
- Łączenie starego i nowego odcinka bez sprawdzenia, czy instalacja pracuje w układzie TN-C, TN-S czy TN-C-S.
- Dobór przewodu tylko po liczbie żył, bez uwzględnienia przekroju i miejsca ułożenia.
- Brak opisów w rozdzielnicy, przez co po roku nikt nie wie, który obwód do czego prowadzi.
- Opieranie się na tanim próbnikiem zamiast na rzetelnym pomiarze i weryfikacji ciągłości przewodów.
Najbardziej zdradliwa jest sytuacja, w której „jakoś działa”, więc uznaje się instalację za poprawną. To zły odruch, bo wiele usterek wychodzi dopiero przy większym obciążeniu, przy wymianie osprzętu albo wtedy, gdy ktoś dołoży kolejny odbiornik. W praktyce wolę poświęcić kilka minut na poprawne opisanie przewodów niż potem wracać do tej samej puszki z powodu błędu, którego można było uniknąć. Takie podejście prowadzi już do ostatniej, bardzo praktycznej kwestii: co sprawdzić przed zasłonięciem instalacji i odbiorem prac.
Co sprawdzam przed zamknięciem bruzd i odbiorem instalacji
Przed zasłonięciem bruzd robię prostą rzecz: upewniam się, że to, co widzę, zgadza się z tym, co ma działać po włączeniu zasilania. W budynkach to szczególnie ważne, bo po tynku i malowaniu dostęp do przewodów robi się trudniejszy, a każdy błąd kosztuje więcej czasu i pieniędzy. Najwięcej sensu ma wtedy połączenie koloru, opisu i pomiaru, a nie poleganie na jednym sygnale.
- Sprawdzam ciągłość przewodu PE i poprawność połączeń ochronnych.
- Weryfikuję, czy N i PE są prowadzone zgodnie z układem instalacji, a nie tylko „po kolorach”.
- Opisuję obwody w rozdzielnicy tak, żeby po miesiącu dało się je jednoznacznie rozpoznać.
- Robię dokumentację zdjęciową tras przewodów przed zakryciem ścian.
- Porównuję przekroje, typy przewodów i zabezpieczenia z faktycznym sposobem użytkowania pomieszczeń.
Jeżeli mam choć jedną wątpliwość, nie zamykam tematu na domysłach. Zatrzymuję się, sprawdzam pomiarem i dopiero potem decyduję, czy instalacja jest gotowa do użytkowania. To jest najrozsądniejszy sposób pracy w budynku mieszkalnym, bo daje spokój po remoncie i ułatwia każdą przyszłą modernizację. Dobrze opisane przewody naprawdę robią różnicę, zwłaszcza wtedy, gdy za kilka lat ktoś inny będzie musiał otworzyć tę samą rozdzielnicę albo puszkę.
