Drgania z urządzeń technicznych i ruchu komunikacyjnego potrafią być w budynku równie uciążliwe jak sam hałas. W praktyce o komforcie decyduje nie tylko izolacyjność ścian, lecz także to, czy pompy, wentylacja, windy, schody albo posadzki nie przenoszą wibracji na konstrukcję. Poniżej rozkładam temat na czynniki pierwsze: co daje izolacja drgań, gdzie stosuje się ją najczęściej, jak dobrać właściwy element i jakie błędy najczęściej psują efekt.
Co naprawdę decyduje o skuteczności izolacji drgań
- Najważniejszy jest dobór do źródła drgań, a nie sam wygląd elementu czy jego cena.
- Najczęstsze zastosowania to HVAC, pompy ciepła, windy, kotłownie, schody i posadzki pływające.
- Gumowe elementy sprawdzają się w prostszych przypadkach, a sprężynowe w trudniejszych i przy niższych częstotliwościach.
- Sztywne obejścia przez rury, kanały i kotwy potrafią zniweczyć cały efekt.
- Izolacja drgań nie zastępuje dobrej akustyki przegród ani właściwej obudowy urządzeń.
Czym jest wibroizolator i jak działa w budynku
To sprężysty element pośredni, który oddziela źródło drgań od konstrukcji. Jego zadanie jest proste: ograniczyć przepływ energii mechanicznej tak, aby strop, ściana, podest albo fundament nie zaczęły zachowywać się jak membrana wzmacniająca wibracje. W budynkach najczęściej chodzi o ograniczenie hałasu strukturalnego, czyli takiego, który nie rozchodzi się przez powietrze, lecz przez elementy konstrukcyjne.
Najważniejszy parametr to relacja między częstotliwością pracy urządzenia a częstotliwością własną układu izolowanego. Gdy układ jest dobrany prawidłowo, drgania nie są wzmacniane, tylko wygaszane. Gdy jest źle dobrany, efekt bywa odwrotny: urządzenie stoi „na miękko”, ale budynek nadal rezonuje, a czasem wręcz mocniej niż wcześniej.
W polskich realiach ma to znaczenie szczególnie w budynkach mieszkalnych, przy lokalach usługowych w parterze, w garażach podziemnych i w inwestycjach z rozbudowaną techniką budynkową. Im bardziej zwarta i lekka konstrukcja, tym ostrożniej trzeba podchodzić do drgań, bo nawet niewielkie źródło potrafi dać wyraźny efekt akustyczny. To prowadzi do najważniejszego pytania: gdzie takie rozwiązania są naprawdę potrzebne, a gdzie będą tylko dodatkiem bez większego sensu?
Gdzie w budynkach izolacja drgań daje największą różnicę
Najwięcej zysku daje tam, gdzie drgania łączą się z konstrukcją budynku w kilku punktach naraz. Wtedy nawet niewielkie źródło może roznieść się po całej klatce, pionie instalacyjnym albo stropie. Poniższe przykłady pokazują, gdzie problem pojawia się najczęściej i jak zwykle się go rozwiązuje.
| Miejsce w budynku | Typowy problem | Co daje izolacja |
|---|---|---|

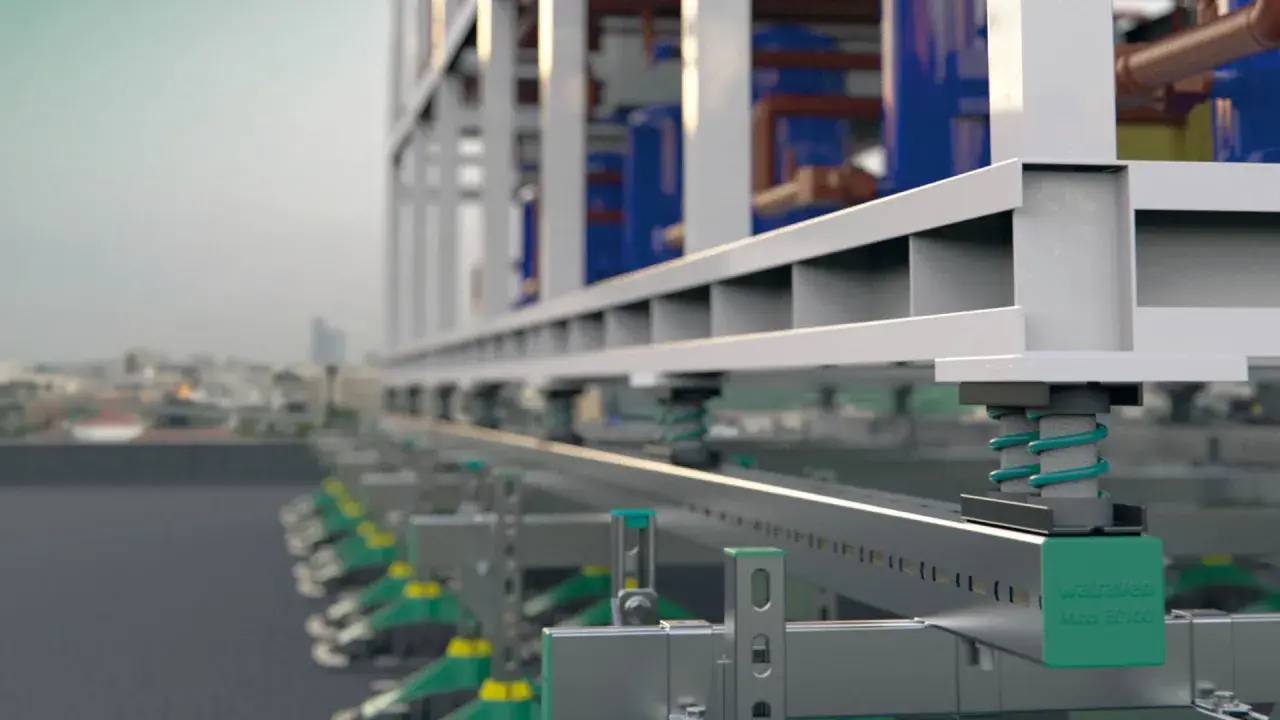

| Dach i pomieszczenia techniczne | Pompy ciepła, centrale wentylacyjne i agregaty przenoszą drgania na strop lub ściany | Ogranicza buczenie i zmniejsza ryzyko rezonansu całej konstrukcji |
| Szyb windy i strefy przy windach | Drgania z prowadnic, napędu lub elementów mocujących są odczuwalne na wielu kondygnacjach | Ogranicza przenoszenie wibracji na ściany i stropy sąsiednich mieszkań |
| Kotłownie i pompownie | Agregaty, pompy i armatura generują stały, niskoczęstotliwościowy hałas | Poprawia komfort w lokalach nad pomieszczeniem technicznym |
| Posadzki pływające i schody | Hałas uderzeniowy i drgania przechodzą przez styk ze stropem | Zmniejsza przenoszenie kroków, stuków i rezonansu na niższe kondygnacje |
| Lokale usługowe pod mieszkaniami | Sprzęt chłodniczy, klimatyzacja lub urządzenia fitness przenoszą drgania na strop | Pomaga odseparować lokal użytkowy od części mieszkalnej |
W budynkach mieszkalnych największą różnicę widać zwykle tam, gdzie technika budynku pracuje długo i niemal bez przerwy. Hałas od pojedynczego urządzenia bywa mniejszy niż wrażenie ciągłego, niskiego „buczenia”, które przenosi się na kolejne pomieszczenia. Właśnie dlatego sama obudowa akustyczna nie zawsze wystarcza, a odsprzęglenie mechaniczne staje się ważniejsze niż kolejna warstwa wykończenia. Skoro wiadomo już, gdzie problem jest najczęstszy, warto przejść do wyboru konkretnego rozwiązania.
Jak dobrać właściwy typ do domu, mieszkania lub inwestycji
Ja zaczynam od pytania, co dokładnie ma być odsprzęgnięte: pojedyncza maszyna, cały podest, czy może warstwa posadzki. Od tego zależy nie tylko rodzaj elementu, ale też jego sztywność, wysokość, sposób mocowania i to, czy trzeba przewidzieć dodatkowe ograniczenie ruchu bocznego. Z mojego punktu widzenia właśnie tu najczęściej popełnia się kosztowne pomyłki.
| Typ rozwiązania | Kiedy ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|
| Gumowe i elastomerowe | Lekkie i średnie urządzenia, proste instalacje, niższe koszty | Łatwy montaż, dobra trwałość, sensowny kompromis ceny do skuteczności | Słabsze przy bardzo niskich częstotliwościach i dużych masach |
| Sprężynowe | Cięższe urządzenia, trudniejsze przypadki, niskie częstotliwości pracy | Duża skuteczność tłumienia, lepsza izolacja od konstrukcji | Wymagają starannego doboru i zwykle większej wysokości montażu |
| Gumowo-metalowe | Instalacje o umiarkowanych drganiach, gdy liczy się stabilność i trwałość | Dobra odporność eksploatacyjna, stabilne podparcie | Nie zawsze wystarczą przy mocnych źródłach drgań |
| Maty i podkładki | Posadzki pływające, lekkie maszyny, tarasy techniczne, podesty | Szybki montaż, łatwe docinanie, dobre do prostych układów | Nie zastąpią sprężyn tam, gdzie potrzebna jest bardzo wysoka izolacja |
W praktyce najważniejsze są trzy liczby i jeden warunek: masa urządzenia, zakres jego pracy, dopuszczalne ugięcie oraz brak sztywnych obejść. Jeśli urządzenie pracuje stabilnie, ale przenosi drgania na strop przez rurę, kanał albo kotwę, to nawet dobry element antywibracyjny nie zrobi całej roboty. Dlatego przed zakupem warto sprawdzić nie tylko sam produkt, ale cały układ montażowy. Z tego przechodzę do rzeczy, które psują efekt najczęściej.
Najczęstsze błędy, przez które rozwiązanie nie działa
W budynkach widzę cztery powtarzalne błędy. Każdy z nich z osobna potrafi obniżyć skuteczność całego układu, a razem prawie zawsze kończą się rozczarowaniem.
- Zły dobór sztywności - element jest zbyt twardy albo zbyt miękki jak na masę urządzenia i częstotliwość jego pracy.
- Mostki sztywne - to miejsca, w których drgania omijają izolator i przechodzą bezpośrednio do konstrukcji, na przykład przez śruby, obudowy, przewody lub kanały.
- Brak równomiernego obciążenia - punktowe dociążenie jednej strony powoduje przekoszenie układu i pogorszenie tłumienia.
- Ignorowanie drgań bocznych - urządzenie jest odizolowane pionowo, ale nadal „pracuje” na boki i przekazuje energię do stropu lub ściany.
- Mylenie drgań z hałasem powietrznym - izolacja mechaniczna nie wyciszy szumu kanału, nieszczelnej obudowy ani złej wentylacji.
Do tego dochodzi jeszcze czynnik, o którym inwestorzy myślą zaskakująco rzadko: warunki eksploatacji. Wilgoć, temperatura, kontakt z olejem, starzenie gumy i dostęp serwisowy potrafią zmienić parametry układu po kilku latach. Dobrze zaprojektowane rozwiązanie ma nie tylko działać w dniu odbioru, ale też utrzymać parametry po dłuższym czasie. To naturalnie prowadzi do pytania, ile realnie można na tym zyskać.
Ile realnie można zyskać i czego izolacja nie naprawi
Skuteczny układ potrafi zauważalnie poprawić komfort, czasem nawet o kilka do kilkunastu decybeli, ale tylko wtedy, gdy jest poprawnie dobrany i zamontowany. Nie traktowałabym jednak takich liczb jako obietnicy z katalogu, bo wynik zależy od konstrukcji budynku, rodzaju źródła drgań i tego, czy instalacja nie ma sztywnych obejść. W praktyce najważniejsza jest nie sama wartość dB, lecz to, czy znika dudnienie, rezonans i przenoszenie na kolejne kondygnacje.
W polskich wymaganiach akustycznych dla budynków liczy się nie tylko odczucie użytkownika, ale też to, czy urządzenia techniczne nie przekraczają dopuszczalnych poziomów hałasu. Z tego powodu izolacja drgań jest zwykle częścią większego układu, a nie samotnym elementem. Najlepiej działa wtedy, gdy współpracuje z obudową, elastycznymi łącznikami, poprawnym mocowaniem i przemyślanym układem instalacji.
- Poprawia przenoszenie drgań z urządzeń na strop, ściany i fundamenty.
- Zmniejsza ryzyko rezonansu w sąsiednich pomieszczeniach i na wyższych kondygnacjach.
- Pomaga ograniczyć zużycie niektórych elementów instalacji, bo drgania mniej obciążają połączenia.
- Nie zastępuje dobrej izolacyjności akustycznej przegród, szczelności obudów ani prawidłowej wentylacji.
Jeśli ktoś oczekuje, że sam element antywibracyjny rozwiąże hałas w całym budynku, zwykle rozczarowuje się na etapie odbioru albo pierwszych tygodni użytkowania. To rozwiązanie działa najlepiej tam, gdzie problem został dobrze zidentyfikowany, a źródło drgań nie jest traktowane jak przypadkowy dodatek do projektu. A skoro tak, zostaje najpraktyczniejsza część: co sprawdzić, zanim zamówi się konkretne rozwiązanie.
Co sprawdzić, zanim drgania zamienią się w stały problem w budynku
Ja zawsze sprawdzam sześć rzeczy, zanim uznam, że układ ma sens. To prosta lista, ale właśnie ona najczęściej odróżnia rozwiązanie dobrze zaprojektowane od takiego, które tylko wygląda technicznie.
- Masa urządzenia z pełnym wyposażeniem - inaczej liczy się sam agregat, a inaczej agregat z osprzętem, wodą, ramą i kanałami.
- Charakter drgań - ważne jest, czy źródło pracuje stale, impulsowo, czy z niską częstotliwością, która daje uczucie dudnienia.
- Sposób podparcia - punktowy, liniowy czy powierzchniowy; każdy z nich wymaga innej logiki montażu.
- Elastyczne połączenia instalacyjne - przewody, rury i kanały powinny pracować tak, by nie tworzyć sztywnych mostków.
- Warunki środowiskowe - wilgoć, temperatura, chemia i ogień wpływają na trwałość materiału oraz bezpieczeństwo całego układu.
- Dostęp serwisowy - jeśli regulacja, wymiana albo kontrola są niemożliwe, problem wraca szybciej, niż zakłada projekt.
Przy zakupie mieszkania albo lokalu w budynku wielorodzinnym zwracam też uwagę na to, gdzie stoją urządzenia techniczne: na dachu, w piwnicy, przy windzie albo nad lokalem usługowym. To często drobiazg, który po wprowadzeniu się decyduje o codziennym komforcie bardziej niż grubsza warstwa farby czy kolejna poprawka wykończenia. Dobrze dobrana izolacja drgań nie jest luksusem, tylko elementem, który pozwala budynkowi działać cicho i przewidywalnie przez lata.
