Impedancja pętli zwarcia - czy Twoja instalacja jest bezpieczna?

W instalacji budynku liczy się nie tylko to, czy napięcie jest obecne, ale też czy zabezpieczenie odłączy zasilanie wystarczająco szybko, gdy pojawi się zwarcie do obudowy albo do przewodu ochronnego. Jednym z kluczowych parametrów jest impedancja pętli zwarcia, bo to ona pokazuje, czy prąd uszkodzeniowy będzie na tyle duży, by uruchomić zabezpieczenie w wymaganym czasie. W tym tekście wyjaśniam, co oznacza ten wynik, kiedy trzeba go wykonać, jak przebiega pomiar, jak go czytać i co zrobić, gdy wartość jest zbyt wysoka. Skupiam się na realiach budynków mieszkalnych, domów, części wspólnych i pomieszczeń technicznych, bo właśnie tam najczęściej zapadają decyzje, które później wpływają na bezpieczeństwo użytkowania.

Co ten wynik naprawdę mówi o bezpieczeństwie instalacji

W uproszczeniu mierzona jest droga, którą popłynie prąd uszkodzeniowy: od źródła, przez przewód fazowy, miejsce zwarcia, przewód ochronny lub uziemienie i z powrotem do źródła. Im większa impedancja tej pętli, tym mniejszy prąd zwarciowy, a więc tym większe ryzyko, że zabezpieczenie nadprądowe nie wyłączy obwodu dość szybko.

Ja patrzę na ten pomiar nie jak na formalność, ale jak na test całego łańcucha ochrony. Jeśli wynik jest dobry, wiem, że przy typowej awarii instalacja ma szansę odłączyć zasilanie zanim obudowa urządzenia przez dłuższą chwilę pozostanie pod niebezpiecznym napięciem. Jeśli wynik jest słaby, to nie jest „kosmetyczna” wada, tylko sygnał, że trzeba szukać przyczyny.

W budynkach mieszkalnych najczęściej chodzi o obwody gniazdowe, kuchnie, łazienki, garaże podziemne, kotłownie i pomieszczenia techniczne. W takich miejscach instalacja bywa rozbudowana, a więc i bardziej wrażliwa na spadek jakości połączeń, zbyt długie trasy przewodów albo błędnie dobrane zabezpieczenia. Następny krok to ustalenie, kiedy taki pomiar trzeba wykonać, a kiedy lepiej go nie odkładać.

Kiedy w budynku trzeba wykonać ten pomiar

W praktyce badanie wykonuje się zawsze wtedy, gdy trzeba potwierdzić skuteczność ochrony przeciwporażeniowej: przed oddaniem instalacji do użytkowania, po większej modernizacji, po wymianie rozdzielnicy, po awarii oraz w ramach kontroli okresowych. Jak podaje GUNB, pięcioletnia kontrola obiektu budowlanego obejmuje również badanie instalacji elektrycznej i piorunochronnej, a nie tylko sam ogląd stanu technicznego.

To ważne rozróżnienie, bo wiele osób kojarzy przegląd wyłącznie z „papierami” lub wizualnym sprawdzeniem osprzętu. Tymczasem właśnie w badaniach elektrycznych wychodzą rzeczy, których nie widać gołym okiem: luźne zaciski, zbyt duże spadki napięcia, słaby styk w gnieździe albo przewód ochronny, który ma już za duży opór.

• Przed odbiorem nowej instalacji warto sprawdzić każdy istotny obwód, a nie tylko jeden punkt referencyjny.
• Po remoncie łazienki, kuchni albo rozdzielnicy pomiar pomaga potwierdzić, czy zmiana nie pogorszyła warunków ochrony.
• Po zalaniu, przepięciu lub pożarze wynik potrafi pokazać uszkodzenia, które wcześniej były niewidoczne.
• W budynkach wielorodzinnych i usługowych sens ma także kontrola punktów najbardziej oddalonych od rozdzielnicy, bo tam sytuacja jest zwykle najtrudniejsza.

Gdy wiem już, kiedy pomiar jest potrzebny, przechodzę do samego badania, bo tu łatwo popełnić błąd na etapie ustawienia miernika lub wyboru punktu pomiarowego.

Jak wygląda badanie krok po kroku

Według Sonel pomiar wykonuje się metodą sztucznego zwarcia: miernik na krótko obciąża obwód, porównuje napięcie przed i w trakcie testu, a z różnicy wylicza impedancję. W praktyce oznacza to krótki, kontrolowany impuls, zwykle rzędu milisekund, który pozwala uzyskać wynik bez robienia prawdziwego zwarcia i bez niepotrzebnego obciążania instalacji.

1. Najpierw identyfikuję obwód i punkt, w którym chcę sprawdzić najgorszy przypadek, zwykle najdalsze gniazdo albo końcowy punkt oświetleniowy.
2. Potem sprawdzam, czy używam właściwego trybu pomiaru: L-PE, L-N albo L-L, zależnie od tego, co badam.
3. Jeśli obwód jest chroniony wyłącznikiem RCD, wybieram tryb, który nie wyzwoli różnicówki, ale nadal pokaże pełną wartość pętli.
4. Wykonuję pomiar i zapisuję wynik razem z napięciem sieci, typem zabezpieczenia oraz miejscem pomiaru.
5. Na końcu porównuję wynik z wymaganiem dla danego zabezpieczenia i układu sieci, a nie z jakąś „orientacyjną” liczbą z internetu.

Z mojego punktu widzenia najważniejsze jest to, by nie badać tylko punktu „najbliżej rozdzielnicy”. Dla bezpieczeństwa liczy się najdalszy odcinek, bo tam impedancja jest zwykle najwyższa i tam pierwszy widać, czy instalacja nadal mieści się w wymaganiach. Następny temat to już nie sam pomiar, ale to, jak inaczej czytać go w różnych układach sieci.

Dlaczego układ sieci zmienia interpretację wyniku

Ta sama wartość nie zawsze znaczy to samo. W układzie TN kluczowe jest to, czy prąd zwarciowy popłynie przez przewód ochronny i spowoduje szybkie zadziałanie zabezpieczenia nadprądowego. W TT samo spojrzenie na pętlę nie wystarczy, bo znaczącą rolę odgrywa uziemienie instalacji i wyłącznik różnicowoprądowy. W IT sytuacja jest jeszcze bardziej zależna od rodzaju uszkodzenia i przyjętej ochrony, dlatego interpretacja wymaga większej ostrożności.

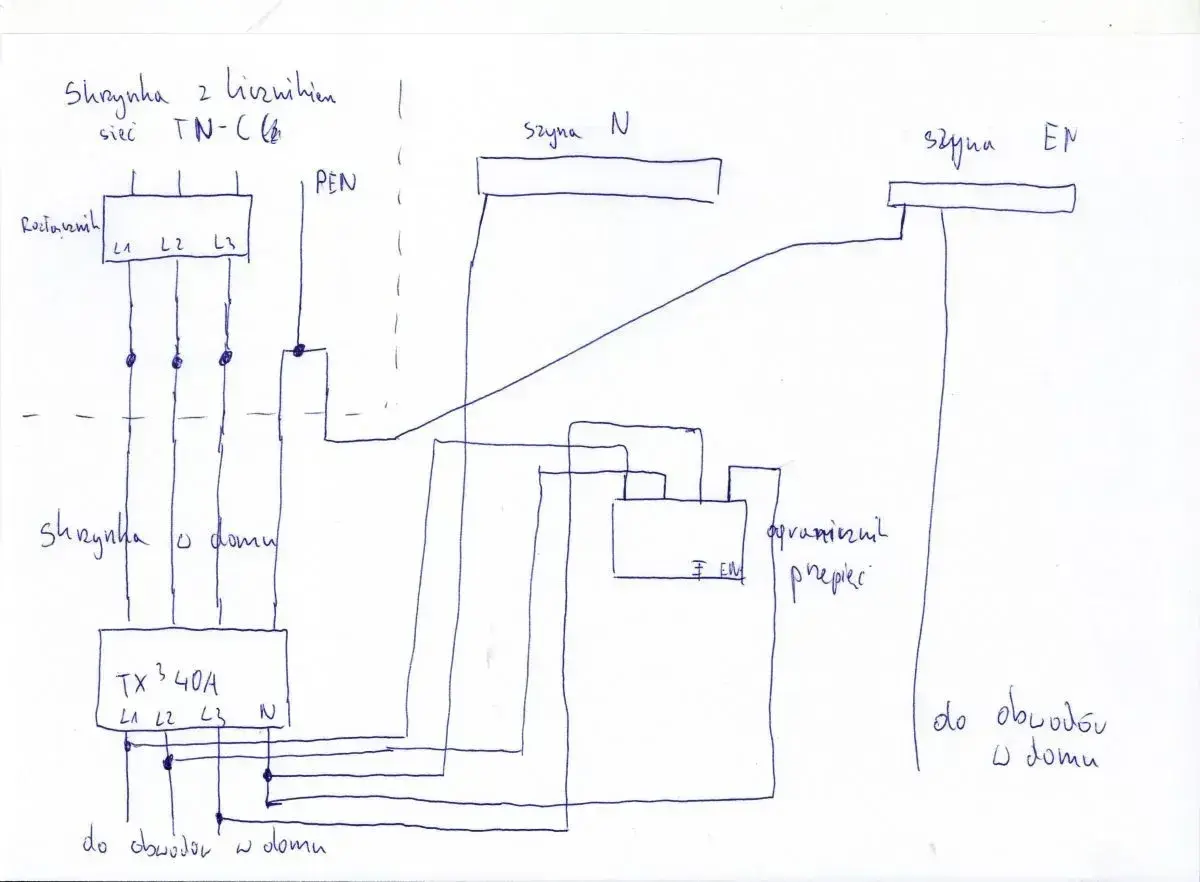

W budynkach mieszkalnych najczęściej spotyka się TN-C-S albo TN-S, ale w starszych obiektach i lokalnych modernizacjach nie wszystko jest tak proste, jak wygląda na schemacie. Dlatego przy interpretacji wyniku nie wystarcza sam odczyt z miernika; trzeba jeszcze wiedzieć, z jakim zabezpieczeniem i jaką trasą przewodów ten wynik ma współpracować. To prowadzi do najważniejszego pytania: czy wynik faktycznie spełnia warunek odłączenia zasilania.

Jak odczytać wynik i sprawdzić, czy zabezpieczenie zadziała

Podstawowa zależność jest prosta: Zs ≤ U0 / Ia. W tej formule U0 to napięcie względem ziemi, a Ia to prąd, przy którym zabezpieczenie ma zadziałać w wymaganym czasie. W instalacji 230 V oznacza to, że im większy prąd potrzebny do wyzwolenia zabezpieczenia, tym niższa może być dopuszczalna impedancja pętli.

Praktyczny przykład wygląda tak: jeśli dla danego zabezpieczenia wymagany prąd zadziałania wynosi 100 A, to maksymalna dopuszczalna wartość Zs wynosi 2,3 Ω. Wynik 1,8 Ω daje zapas, wynik 2,5 Ω już zapasu nie daje i trzeba szukać przyczyny. To prosty rachunek, ale dobrze pokazuje, że wynik nie jest „dobry” albo „zły” sam w sobie. Jest dobry tylko wtedy, gdy mieści się w wymaganiu konkretnego obwodu.

• W obwodach końcowych w układzie TN czas wyłączenia jest krótki i zwykle przyjmuje się 0,4 s.
• Dla obwodów rozdzielczych dopuszczalne czasy są dłuższe i sięgają 5 s.
• Jeżeli obwód ma RCD, trzeba sprawdzić nie tylko samą pętlę, ale też to, czy ochrona różnicowoprądowa współpracuje z resztą instalacji.
• Gdy napięcie sieci jest obniżone, na przykład poniżej 200 V w rozległych sieciach wiejskich, ocena może wyjść myląco łagodna albo zbyt surowa, więc warto to odnotować w protokole.

Wiem z praktyki, że wielu problemów nie powoduje sam wynik, tylko jego błędna interpretacja. Dlatego po odczycie od razu przechodzę do sprawdzenia, czy coś nie zakłóciło pomiaru. I właśnie to jest najczęstsze źródło pomyłek, o którym łatwo zapomnieć.

Najczęstsze błędy, które fałszują odczyt

Najbardziej zdradliwy błąd to pomiar w punkcie, który nie reprezentuje najtrudniejszego miejsca w obwodzie. Jeśli badam gniazdo tuż przy rozdzielnicy, wynik może wyglądać świetnie, ale nie mówi nic o końcu długiego obwodu w garażu albo na poddaszu. Podobnie bywa z luźnym stykiem w gnieździe, przejściówkami i przedłużaczami, które same w sobie dorzucają niepotrzebną impedancję.

Drugi problem to niewłaściwy tryb pomiaru przy obwodach z RCD. Tu nie chodzi tylko o to, żeby wyłącznik nie zadziałał podczas badania. Chodzi też o to, by miernik nie pokazał wartości uproszczonej, która nie oddaje całej pętli. Jeśli urządzenie mierzy tylko część rezystancyjną, można dostać wynik „ładny na ekranie”, ale słabszy z punktu widzenia ochrony.

• Zbyt krótki lub przypadkowy punkt pomiarowy nie pokazuje najgorszych warunków w obwodzie.
• Luźne zaciski, utlenione styki i stare gniazda potrafią sztucznie podnieść wynik.
• Pomiar bez uwzględnienia spadku napięcia w sieci prowadzi do mylnej oceny warunku wyłączenia.
• Porównywanie wyników między różnymi obwodami bez odniesienia do zabezpieczenia zwykle niczego nie wyjaśnia.

Jeśli wynik zaczyna budzić wątpliwości, nie zakładam od razu, że instalacja jest zła. Najpierw sprawdzam, czy pomiar został wykonany uczciwie i w odpowiednim miejscu. Dopiero potem przechodzę do naprawy, jeśli rzeczywiście jest potrzebna.

Co zrobić, gdy wynik jest za wysoki

Za wysoka wartość pętli nie zawsze oznacza wielki remont, ale prawie zawsze oznacza potrzebę korekty. Czasem wystarcza poprawa połączeń w rozdzielnicy albo wymiana zużytego osprzętu. Innym razem trzeba skrócić trasę obwodu, zwiększyć przekrój przewodów albo zmienić dobór zabezpieczenia tak, żeby był zgodny z charakterystyką instalacji.

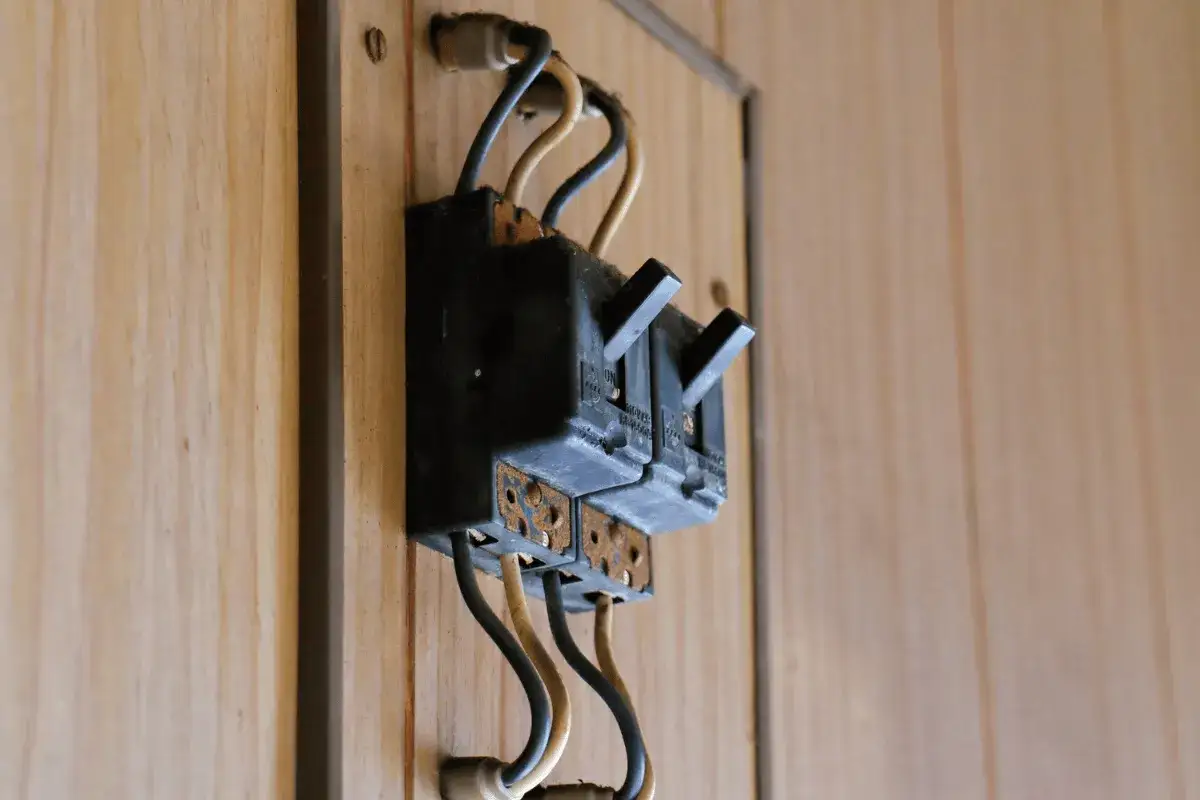

W budynkach wielorodzinnych i usługowych szczególnie często problemem okazują się rozbudowane trasy przewodów oraz stare połączenia w pionach i rozdzielnicach piętrowych. W domach jednorodzinnych winny bywa za to nie sam układ, tylko późniejsze przeróbki wykonane bez analizy całego obwodu. Kiedy już wiem, skąd bierze się problem, pozostaje jeszcze jeden praktyczny temat: jak dobrze opisać wszystko w protokole i nie zostawić właściciela lub zarządcy z samym numerem bez kontekstu.

Co powinno trafić do protokołu z badania

Dobry protokół nie ogranicza się do wpisania jednej liczby. Powinien pokazać, gdzie wykonano pomiar, jakim przyrządem, w jakim trybie, przy jakim napięciu i z jakim zabezpieczeniem pracował dany obwód. Tylko wtedy wynik da się później sensownie porównać z kolejnym przeglądem albo z wersją instalacji po modernizacji.

• oznaczenie budynku, kondygnacji i konkretnego obwodu;
• punkt pomiaru, na przykład gniazdo, rozdzielnica podrzędna albo punkt końcowy obwodu;
• typ i wartość zabezpieczenia;
• zmierzona impedancja pętli i napięcie w chwili badania;
• informacja, czy użyto trybu dla obwodu z RCD;
• wniosek: wynik spełnia wymaganie albo wymaga działań korygujących.

Jeżeli jako zarządca lub właściciel dostajesz tylko surową liczbę bez opisu miejsca i zabezpieczenia, to dokument jest mało użyteczny. Dobrze opisany protokół ma wartość praktyczną: pokazuje, czy instalacja rzeczywiście spełnia warunek samoczynnego wyłączenia, i ułatwia decyzję, co poprawić przed kolejnym przeglądem. Zostaje mi jeszcze zebrać wszystko w krótką, użyteczną końcową wskazówkę.

Co warto sprawdzić przed odbiorem lub kolejnym przeglądem

Najlepiej traktować ten pomiar jako test całej drogi ochronnej, a nie pojedynczy odczyt z miernika. Jeśli wynik jest poprawny w najdalszym punkcie, w odpowiednim trybie i dla właściwego zabezpieczenia, instalacja ma dużo większą szansę zadziałać tak, jak powinna w momencie awarii. Jeśli nie jest poprawny, to zwykle nie jest drobiazg, tylko sygnał do konkretnej korekty w przewodach, połączeniach, zabezpieczeniach albo uziemieniu.

W budynku najbardziej liczy się prosty porządek: dobry pomiar, właściwy punkt odniesienia, rzetelny protokół i decyzja, która wynika z danych, a nie z przyzwyczajenia. Taki zestaw daje realną ochronę użytkownikom mieszkania, domu czy części wspólnej, a nie tylko formalny wpis do dokumentacji.
